1、可能原因单片机最小系统开机单片机数码管8的初始状态单片机数码管8，恰好选通了数码管单片机数码管8，并且数据线初始值=8的七段码可能原因看一下数码管的接法和片选信号硬件是否正确。
2、肯定是程序的问题，数码管是采用动态显示电路吧，显示每一位，要延时至少1ms才行，否则就是全显示8，估计你没有延时。
3、让所有的数码管都显示8其实是最简单的，将所有位码都置为有效，段码送8的码就可以了，不需要扫描比如P0为段码，P2为位码 ORG 0000H LJMP MAIN ORG 0030H MAINMOV P0，#7FH MOV P2，#00H SJMP END。
4、启动的过程中如果有8个数码管的话，这8个数码管是在单片机都应该使用的。
5、共阳管，quot0quot对应0A0B0C0D0E0F1G1DIGHT，注意你的接线顺序 注意npn管驱动 0x80左移为0x100，或者高位截断的话就是0x00，绝不是0x01，是左移，不是循环左移。

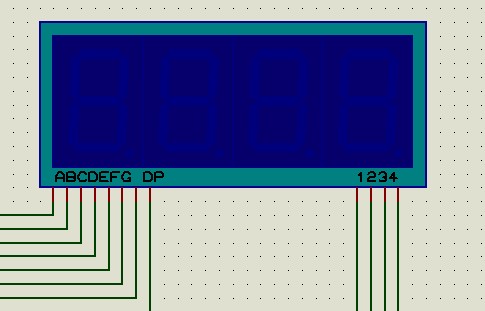

6、把4个数码管的同名的段连接到一起，直接接到单片机的8个IO口上，作为段选控制的时候，先选通位选信号，然后送出这一位的段码，延时一段时间，此位显示完成同样的 *** 显示下一位然后不断的循环就行了。
7、1最开始，单片机数码管8我们先打开keil2接着，我们要定义好库函数，想要实现动态数码灯，这个步骤是很重要的3接着，我们加上一条循环语句4最后，我们把先前定义的延时语句delayms写好5最后，点击这里进行编译，生成一。
8、程序要求如下利用单片机控制一个8段LED数码管，使其显示从P1口接入的三个开关的状态的程序提问您好亲，这边很高兴为您服务动态显示的是有固定格式的，赋值，开显示，延时，关显示，假设p0口接数据显示位，p2口低4位。
9、1 数码管显示演示程序 在8个LED数码管上依次显示1，2，3，4，5，6，7，8引用端口数码管数据p0，数码管控制p2DIS_DIGIT EQU 40H位选通值， 传送到P2口用于选通当前数码管的数值， 如等于0xfe时， 选通P2。
10、8位数码管只需要8个IO口，段选和片选共用这8个IO口最终极的办法通过串入并出移位寄存器级联驱动，这种 *** 是静态驱动，无论多少位数码管，只需占用2个IO口，单片机将段选信号串行发出，静态驱动没有片选信号。
11、显示频率就是每个8显示多长时间还有，你那样连接数码管貌似是无法显示的，51单片机P0口要外接上拉电阻才能那样有的好像，建议将P0口的那些全部移到P2或者P3吧 先给你一个程序吧include ltreg51h int code weixuan。
12、假设8个数码管公共端均接地，同时显示07 include ltreg52h include ltintrinsh define uchar unsigned char define uint unsigned int uchar code DSY_CODE= 0xc0，0xf9，0xa4，0xb0，0x99，0x92，0x82，0x82。

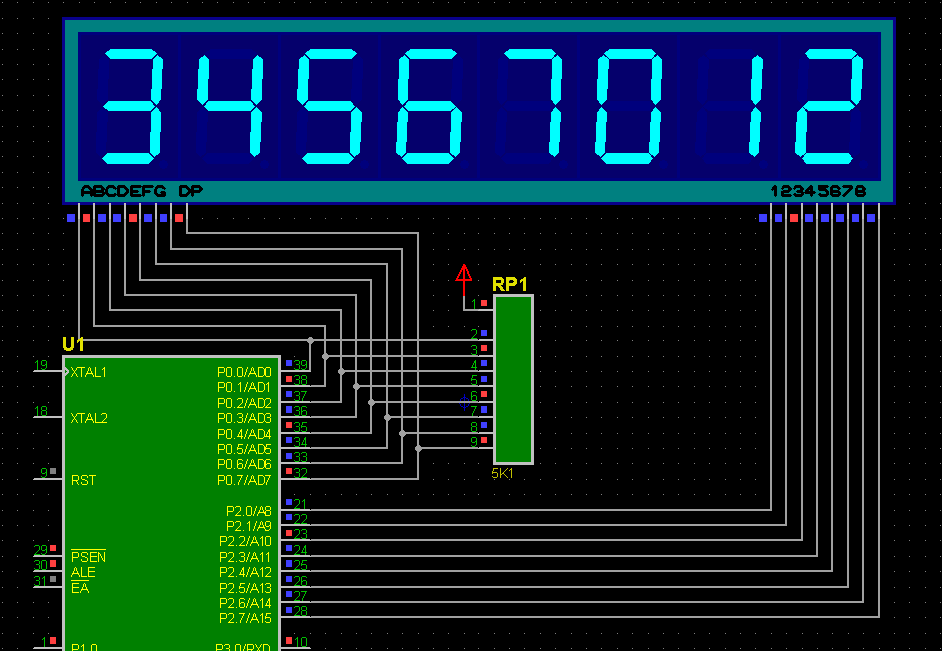

13、数码管段选连接到单片机P0口，位选连接到P2口 ORG 0000h MAINCALL DISPLAY AJMP MAIN DISPLAYMOV R0，#0 MOV R1，#0x01 MOV DPTR，#TAB LOOPINC R0 MOV A，R0 MOVC A，@A+DPTR MOV P0，#0 消隐 MOV P0，A。
14、看我的截图，我把三个图截在一起，之一个图说的是共阳数码管的接法，第二个图说的是数码管的段是如何接的，第三个图是我板子上其中四个三极管控制四数码管的选亮与否，也就是位选数码管的段说的是数码管其实是有8。
15、fori=0iltji=i+1每次都显示完8个数码管比较好 在此增加把所有数码管显示为0FF状态，全部位都打开显示 display=weima_tablei数码管需要显示的位 weima_latch=1锁存器位码打开。
16、拿8段1位数码管做例子8段指有8个LED，如果是共阴极的，那这8个LED的负极连在一起，正极不连8个LED的8个正极分别连一个限流电阻，再接到单片机一个IO引脚上负极接一个NPN三极管的集电极，三极管的发射极接地。
17、 *** p0口各串一只1K电阻，控制8只PNP管作八个共阳数码管驱动向8只共阳数码管供电，用p1口作段驱动吸流，软件会写吧。
